TT Analyzer
Scanqualität messen
Mit Gewissheit optimieren
Professionelle Digitalisierung erfordert mehr als nur einen guten visuellen Eindruck. Sie erfordert Gewissheit. Die TT Analyzer Software macht Scanqualität messbar, reproduzierbar und standards-konform — in einem einfachen Prozess.
Eine Anwendung für zuverlässige Scanqualität
Evaluation
Der TT Analyzer wertet Scans nach internationalen Standards wie ISO 19264 und FADGI aus.
Die Ergebnisse werden übersichtlich in einem intuitiven Ampelsystem visualisiert.
1-Klick-Optimierung
Die Software erkennt Abweichungen von den Referenzdaten der Test Targets und übersetzt sie in Optimierungs- und Kalibrierungswerte für den Scanner — mit nur einem Klick.
Zertifizierung
Nutzer können ein detailliertes Zertifikat erstellen, das die Erfüllung der ausgewählten Qualitätskriterien nach ISO 19264 oder FADGI dokumentiert.
A4-Target-Unterstützung
Der TT Analyzer arbeitet mit UTT- und GoldenThread-Targets — und unterstützt zusätzlich das kompakte DIN A4 UTT als kosteneffiziente Option für professionelle Qualitätskontrolle.
Standards-basierte Qualitätskontrolle ist entscheidend
Ein Scan kann auf den ersten Blick gut aussehen — doch professionelle Digitalisierung erfordert messbare Nachweise. Die Standards ISO 19264 und FADGI definieren, wie präzise ein Scanner Farben, Details, Geometrie und Tonwerte reproduziert.
Der TT Analyzer wertet Scans nach diesen Kriterien aus und macht Bildqualität objektiv, vergleichbar, reproduzierbar und zuverlässig.
Ein einzelner Klick kann den Unterschied machen
Qualitätsabweichungen werden nicht nur angezeigt — sie werden zum Ausgangspunkt für die Scanneroptimierung. Sobald die Analyse abgeschlossen ist, übersetzt der TT Analyzer die Evaluationsergebnisse in Optimierungs- und Kalibrierungswerte, die direkt auf Image Access Scanner angewendet werden können.
Mit nur einem Klick.

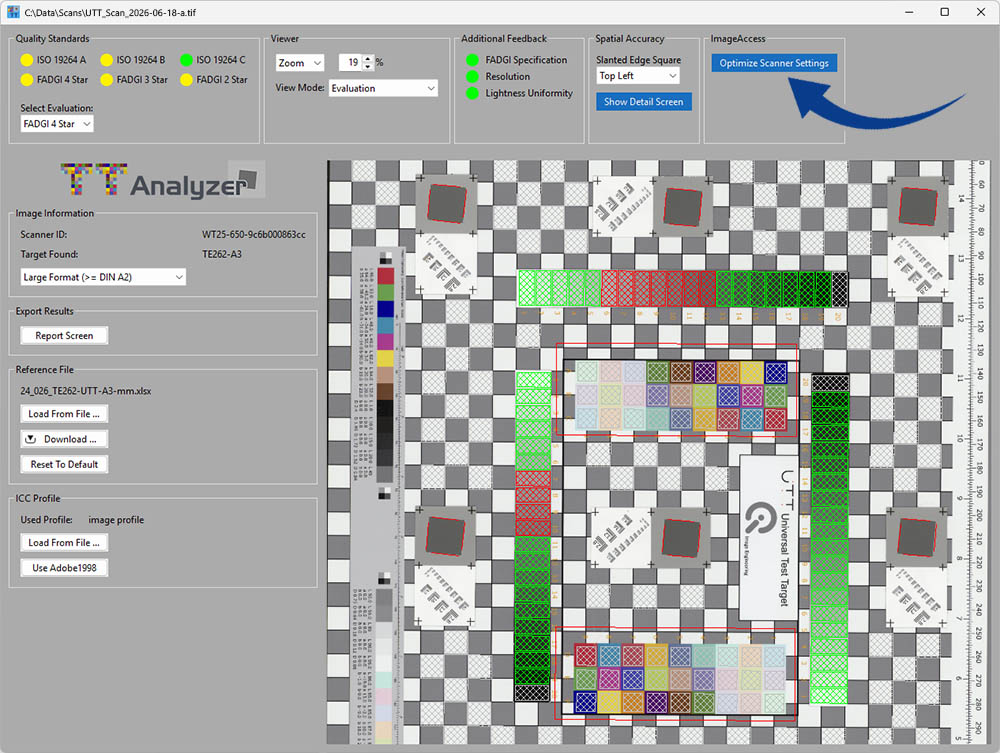

Vor der Optimierung: keine Konformität
In diesem Beispiel zeigen die roten Markierungen auf der Graustufenrampe messbare Abweichungen vom ausgewählten Standard FADGI ****.
Die aktuellen Scanner-Einstellungen erfüllen nicht die erforderlichen Bildqualitätskriterien.

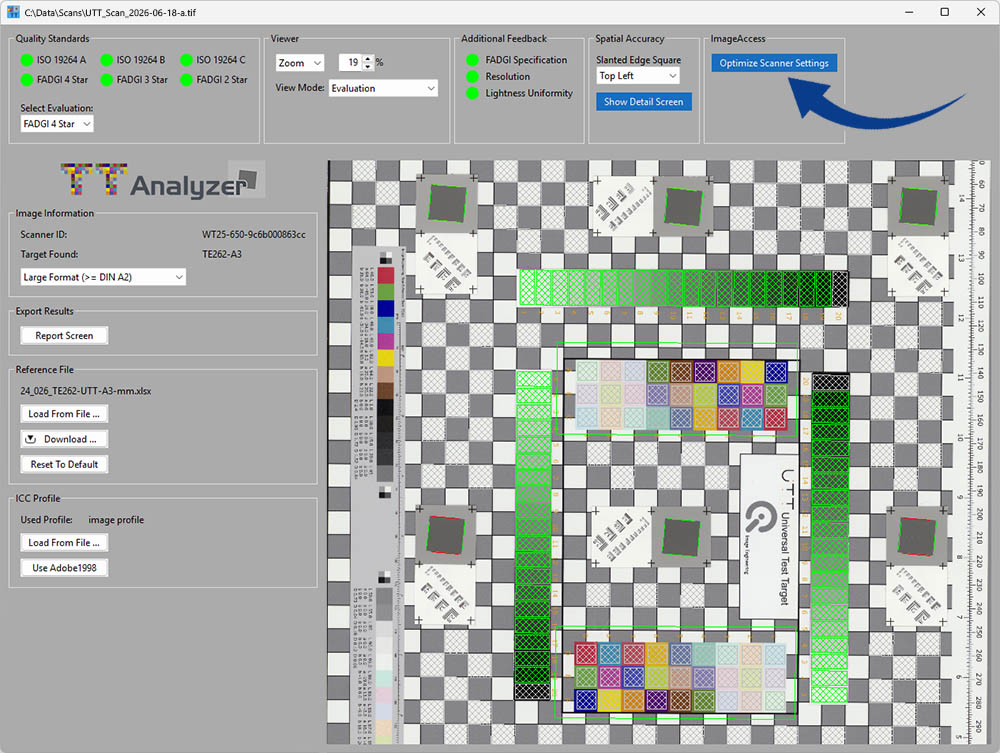

Nach der Optimierung: Konformität erreicht
Die grünen Markierungen auf der Graustufenrampe zeigen, dass die gemessenen Werte den ausgewählten Standard FADGI **** erfüllen.
Die Scanner-Einstellungen erfüllen die erforderlichen Bildqualitätskriterien.
Vor der Optimierung: keine Konformität
In diesem Beispiel zeigen die roten Markierungen auf der Graustufenrampe messbare Abweichungen vom ausgewählten Standard FADGI ****.
Die aktuellen Scanner-Einstellungen erfüllen nicht die erforderlichen Bildqualitätskriterien.
Nach der Optimierung: Konformität erreicht
Die grünen Markierungen auf der Graustufenrampe zeigen, dass die gemessenen Werte den ausgewählten Standard FADGI **** erfüllen.
Die Scanner-Einstellungen erfüllen die erforderlichen Bildqualitätskriterien.
Gut zu wissen: Die Optimierungswerte werden direkt im Scanner angewendet — nicht nur in externer Software.
Das garantiert standards-konforme Bilder, unabhängig von wo der Scan gestartet wird.
Volle Kontrolle für Experten
Obwohl der TT Analyzer die Scanneroptimierung vereinfacht, behalten Experten jederzeit die volle Kontrolle. Jeder Parameter bleibt für präzises und professionelles Feintuning zugänglich.

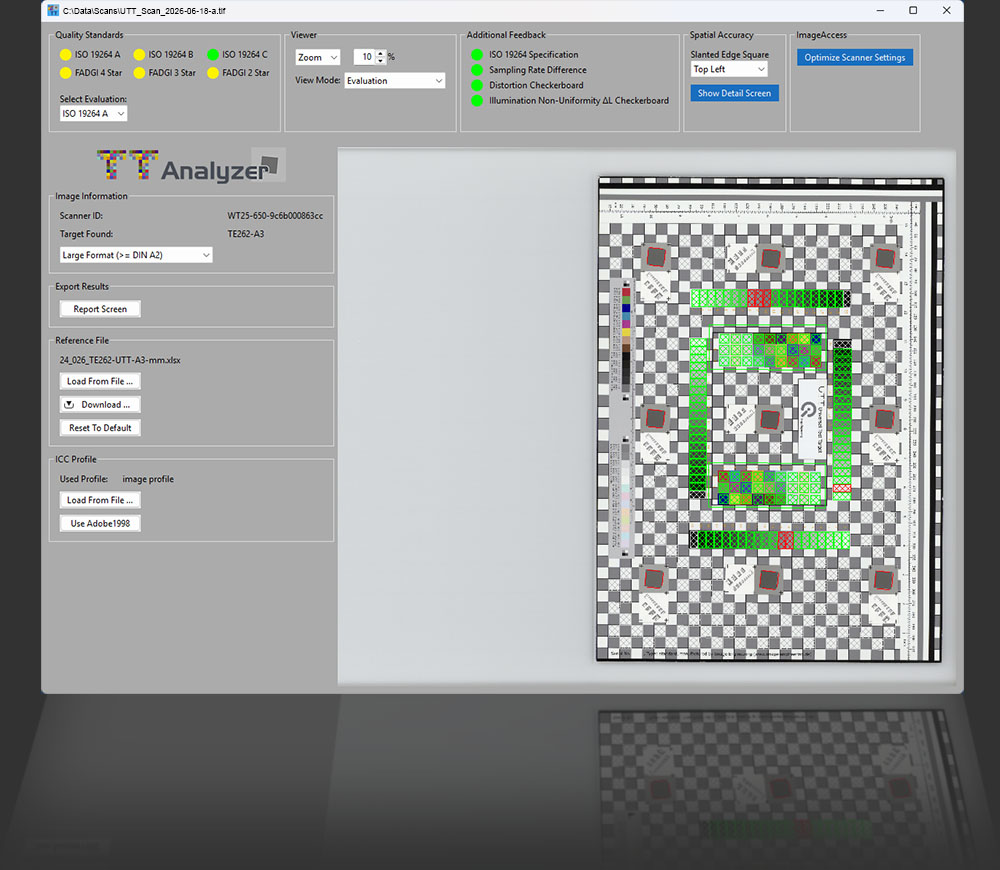

Professionelle Werkzeuge in einer klaren Oberfläche
Der TT Analyzer bringt technische Qualitätsbewertung in einen klaren visuellen Workflow. Anwender erkennen schnell, welche Kriterien erfüllt sind, wo Abweichungen auftreten und was Aufmerksamkeit erfordert.
Die Evaluationsergebnisse werden in einem intuitiven Ampelsystem dargestellt und machen Scanqualität auf einen Blick verständlich.
Intuitives Ampelsystem
Statt komplexe Tabellen oder technische Daten interpretieren zu müssen, stellt der TT Analyzer Evaluationsergebnisse in einem intuitiven Ampelsystem dar.
Der Anwender wechselt einfach zwischen den unterstützten Standards und sieht sofort, ob der Scan die ausgewählten Kriterien nach ISO 19264 oder FADGI erfüllt.
Informativer Viewer
Alle Analyseinformationen werden direkt im Viewer visualisiert. Anwender können zwischen verschiedenen Evaluationsmodi wechseln, zum Beispiel Hintergrund, Graustufenfelder, Weißabgleich, Farbfelder, Verzerrung und Target-ROI, um relevante Details der Scanqualität schnell zu erkennen.
Detaillierte Analyseansicht
In der Detailansicht kann der Anwender die Daten hinter der Evaluation genauer prüfen — einschließlich MTF-, ESF- und LSF-Diagrammen für die objektive Bewertung von Schärfe, Kantenwiedergabe und Detailreproduktion.

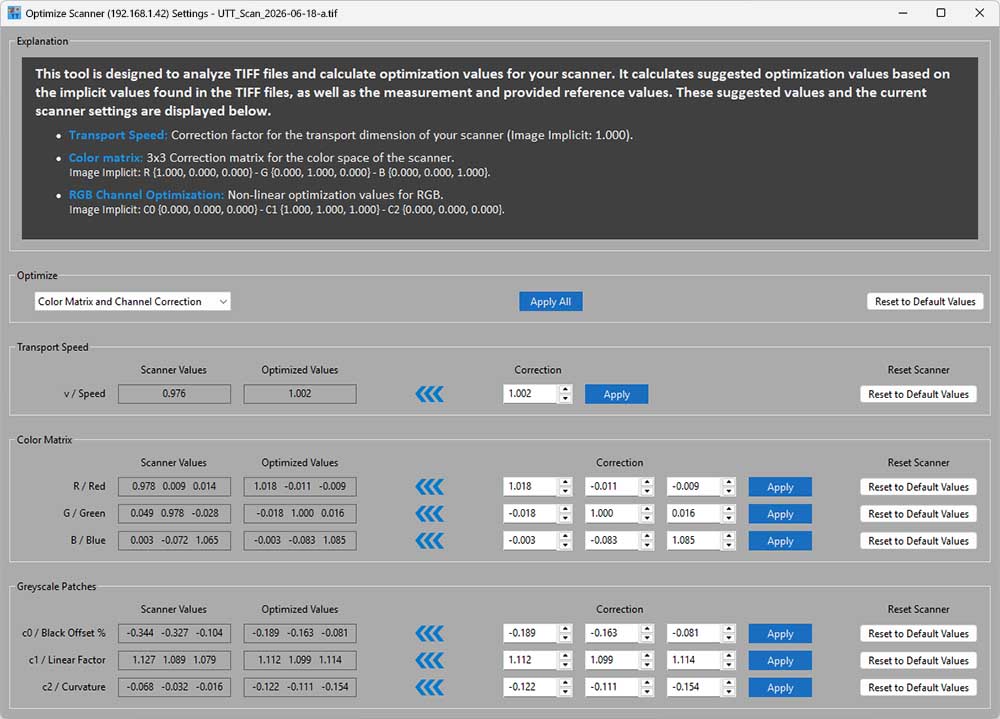

1-Klick-Scanneroptimierung
Der TT Analyzer erkennt Abweichungen von Referenzdaten und übersetzt sie in verwertbare Optimierungswerte, die mit einem Klick direkt auf den Scanner angewendet werden können.
Für erfahrene Anwender kann jede Einstellung auch manuell kontrolliert werden.
Funktioniert nur mit Image Access Scannern
Zertifizierung und detaillierter Bericht
Der Anwender kann ein detailliertes Zertifikat erstellen, das bestätigt, dass der Scanner die ausgewählten Qualitätskriterien nach ISO 19264 oder FADGI erfüllt hat.
Für eine noch detailliertere Dokumentation können die zugrunde liegenden Evaluationsdaten zusätzlich als CSV-Datei exportiert werden — mit gemessenen Werten und Referenzwerten direkt gegenübergestellt.
Target-spezifische Referenzdaten
Falls verfügbar, können target-spezifische Referenzdaten geladen werden, um die Genauigkeit der Evaluation und der Scanneroptimierung zu erhöhen.
Evaluation
Zeigt die Auswertung nach dem ausgewählten Scanstandard
ΔL Hintergrund
Macht Helligkeitsabweichungen im Hintergrund leicht erkennbar
ΔL Graustufenfelder
Visualisiert die Tonwertgenauigkeit in den Graustufenbereichen
ΔE Weißabgleich
Hebt Abweichungen im neutralen Farbabgleich hervor
ΔE Farbfelder
Zeigt, wie präzise definierte Farbfelder reproduziert werden
Verzerrung
Macht geometrische Abweichungen und mögliche Bildverformungen sichtbar
Target-ROI
Zeigt den erkannten Target-Bereich, der für die Messung verwendet wird
Intuitive Visualisierung
Der integrierte Viewer macht Scanqualität auf einen Blick verständlich. Verschiedene Visualisierungsmodi heben relevante Analysedaten direkt auf dem Target-Bild hervor — von Hintergrund- und Graustufenabweichungen über Weißabgleich, Farbfelder und Verzerrung bis hin zum erkannten Target-Bereich.

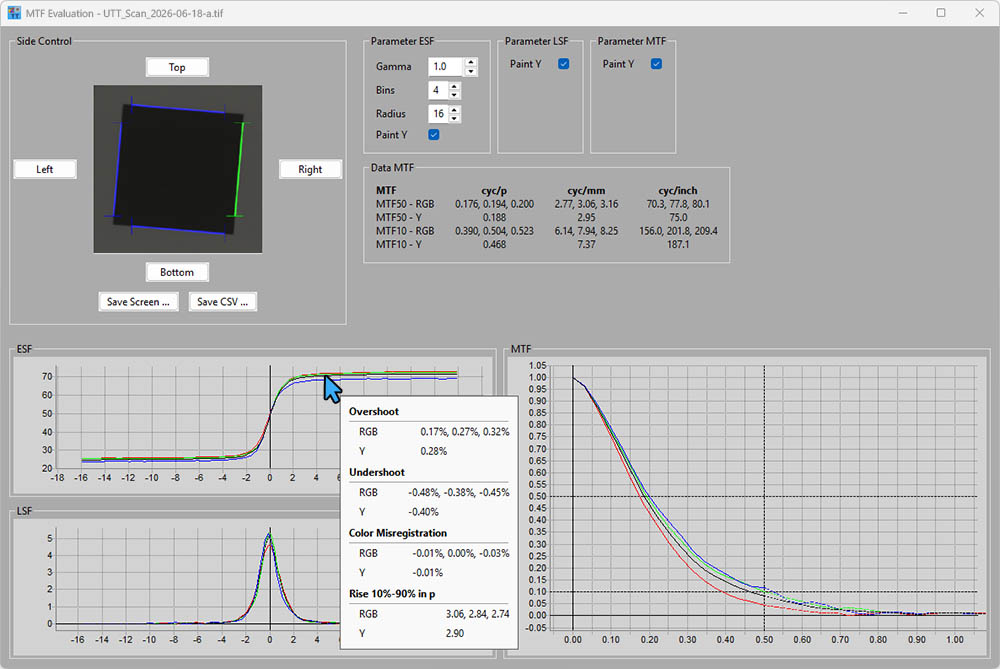

Komplexe Daten, klar strukturiert
Für die erweiterte Qualitätsbewertung stellt der TT Analyzer MTF-, ESF- und LSF-Werte in übersichtlichen Messdiagrammen dar. So können Anwender Schärfe, Kantenwiedergabe und Detailreproduktion objektiv beurteilen — mit komplexen Bildqualitätsdaten, die strukturiert und leicht verständlich visualisiert werden.
Ein vollständiger Workflow für die Qualitätskontrolle
1
Target scannen
2
Bild laden
Automatisierte Analyse
3
Mit einem Klick optimieren
4
Erneut scannen & analysieren
Standardisierte Targets, objektive Ergebnisse
Der TT Analyzer nutzt standardisierte Test-Targets, um Scanqualität auf Basis definierter Referenzwerte zu bewerten. Farbfelder, Graustufenbereiche und Auflösungsstrukturen bilden die messbare Grundlage für die Analyse zentraler Bildqualitätsparameter — von Farbgenauigkeit und Tonwertwiedergabe bis hin zu Schärfe, Geometrie und Detailreproduktion.
Unterstützte Targets:
Universal Test Target / UTT
Universal Test Target / UTT A4
GoldenThread DICE Target
GoldenThread FADGI 19264 Target
Universal Test Target / UTT
Das Universal Test Target ist ein umfassendes Referenz-Target für die standardsbasierte Bewertung der Scannerqualität. Es kombiniert definierte Graustufen, Farbfelder, Slanted-Edge-Elemente, Auflösungsmuster, Checkerboard-Strukturen und Messskalen, um eine objektive Analyse zentraler Bildqualitätsparameter wie Farbwiedergabe, Tonwertverhalten, Schärfe, räumliche Genauigkeit, Gleichmäßigkeit und Verzerrung zu unterstützen.
Universal Test Target / UTT A4
Das Universal Test Target / UTT A4 überträgt das UTT-basierte Evaluationskonzept in ein kleineres und kosteneffizienteres Target-Format. Mit definierten Graustufen-, Farb-, Slanted-Edge- und Auflösungselementen bietet es eine verlässliche Grundlage für die objektive Analyse der Scanqualität und macht professionelle, standardsbasierte Qualitätskontrolle leichter zugänglich.
GoldenThread DICE Target
Das GoldenThread DICE Target ist ein etabliertes Target für Scanner-Benchmarking und die Qualitätskontrolle über wiederholte Digitalisierungssitzungen hinweg. Es unterstützt die objektive Bewertung zentraler Bildqualitätsparameter wie Auflösung, Farbe, Tonwertwiedergabe, Rauschen und Sampling Rate und liefert zusätzlich Daten zu Beleuchtungsgleichmäßigkeit, räumlicher Verzerrung und Auflösungskonsistenz.
GoldenThread FADGI 19264 Target
Das GoldenThread FADGI 19264 Target ist das weiterentwickelte GoldenThread Target für fortgeschrittene Qualitätsbewertungen nach FADGI und ISO 19264. Mit erweiterten Farbinformationen und zusätzlichen Messelementen für Beleuchtungsgleichmäßigkeit und geometrische Verzerrung bietet es eine detaillierte Referenz für standards-basierte Scanqualitätsanalysen.

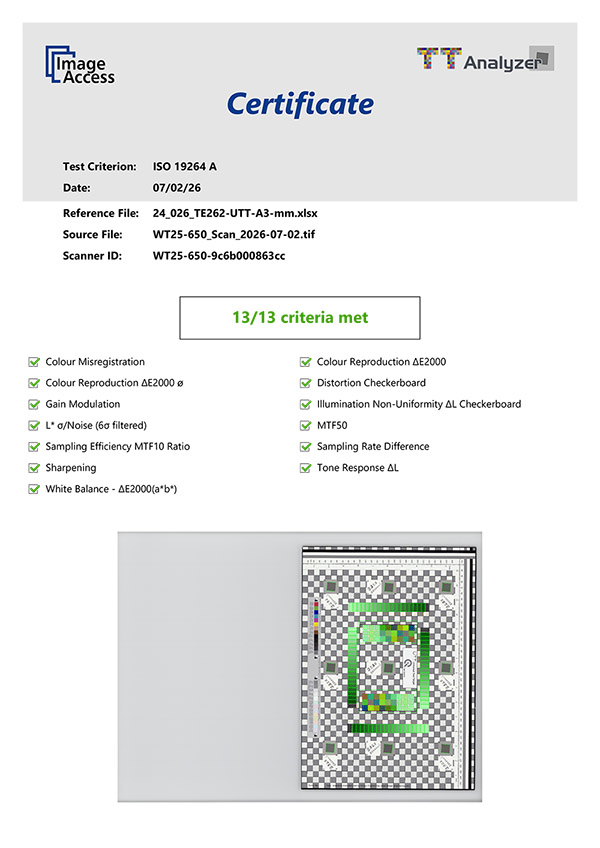

Qualität, die Sie zertifizieren können
Klarer Konformitätsnachweis
Nach einer erfolgreichen Analyse kann der TT Analyzer ein detailliertes Zertifikat erstellen, das bestätigt, dass der Scan die ausgewählten Qualitätskriterien nach ISO 19264 oder FADGI erfüllt hat. Das Zertifikat dokumentiert Prüfkriterium, Quelldatei, Scanner-ID und alle bestandenen Evaluationspunkte — als klarer Nachweis für professionelle Qualitätskontroll-Workflows.
Sie benötigen die Daten hinter der Evaluation?
Exportieren Sie diese als CSV.
Alle Evaluationsdaten können mit gemessenen Werten und Referenzwerten direkt gegenübergestellt als CSV-Datei exportiert werden — ideal für Dokumentation, Vergleich und externe Analyse.
Entwickelt für professionelle Digitalisierungs-Workflows
Archive
Nachvollziehbare Langzeitqualität
Bibliotheken
Zuverlässige Digitalisierung von Büchern
Museen
Dokumentierte Qualität für Kulturgut
Behörden
Audit-bereite Digitalisierung
Dienstleister
Nachweisbare Ergebnisse für Kunden
